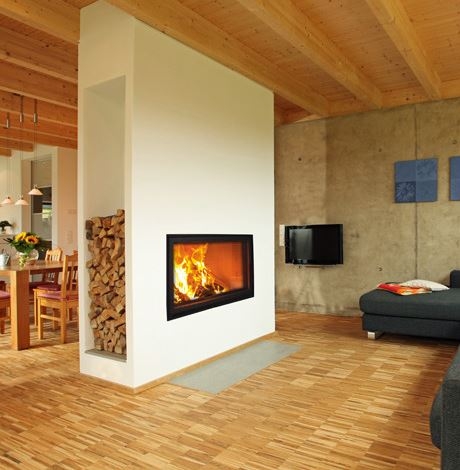

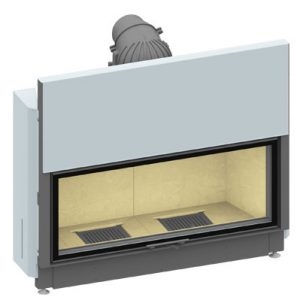

Lina 12045 H

Teknisk data:

• Bredde*Høyde, glass: 120*(45 cm, 51 cm eller 57 cm)
• Bredde*Dybde*Høyde, innsats: 138*57*(118 cm, 124 cm eller 130 cm) (+fotjusteringmulighet)
• Nominell varmeeffekt: 10 kW
• Effekt: 4,9 – 10,6 kW
• Vekt: 340 – 400 kg
• Røykrør dimensjon: Ø250 mm
• Friskluftstuss: Ø150 mm
• Energiklasse: A
• Virkningsgrad: 80%
• Avstand til brannmursplate: 100 mm
• Avstand til brannmursplate, tak:  500 mm
• Brannmursplate-tykkelse, min. krav: 60 mm
• Møbleringsavstand: 800 mm
• Min arealåpning luft, over innsats: 1200 cm2
• Min arealåpning luft, under innsats: 1000 cm2
• Standard inkl. i prisen:
  • Front, krystall: Glass med trykt svart ramme. Dette er standard på alle Lina.
  • Heve-senke-dør på ene siden og Hengslet-dør på andre siden
  • Forbrenningsluftsstuss Ø150 (TV modellen)
• Tillegg/valg:
  • Endre fra Front, krystall til frontglass rammet inn med antrasitt. (kan velges uten merkostnad)
  • Pynteramme-profil (se vedlagt bilde)
  • Dobbelt glass

Monteringsveilednig all Schmid innsatser_5

Lina-120-h
