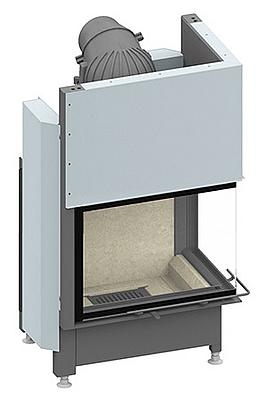

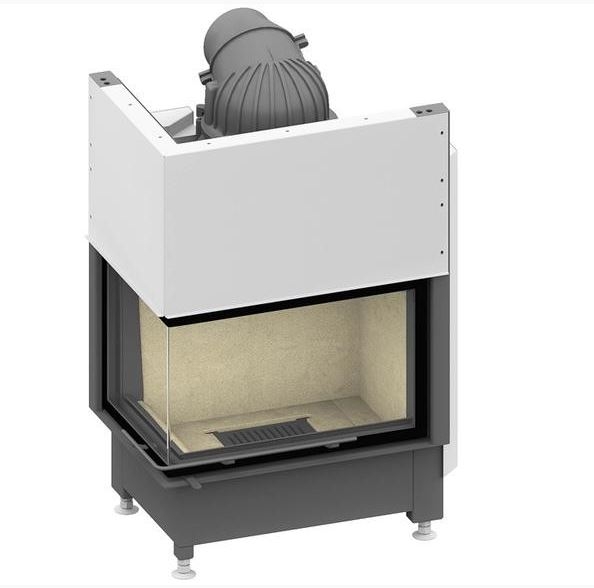

Ekko L-R 67(45) H

Teknisk data:

• Bredde*Dybde*Høyde, glass: 67*45*( 51 cm eller 57 cm)
• Bredde*Dybde*Høyde, innsats: 79,8*52,3*(114 cm, 126 cm eller 138 cm) (+fotjusteringmulighet)
• Nominell varmeeffekt: 9 kW
• Effekt: 3,4 – 9,8 kW
• Vekt: 220 – 260 kg
• Røykrør dimensjon: Ø180 mm
• Friskluftstuss: Ø125 mm
• Energiklasse: A
• Virkningsgrad: 78%
• Avstand til brannmursplate, bak: 90 mm
• Avstand til brannmursplate, tak:  500 mm
• Brannmursplate-tykkelse, min. krav: 60 mm
• Møbleringsavstand: 800 mm
• Min arealåpning luft, over innsats: 1080 cm2
• Min arealåpning luft, under innsats: 900 cm2
• Standard inkl. i prisen:
  • Glass i ett stykk
  • Front, krystall: Glass med trykt svart ramme. Dette er standard på alle Ekko R/L.
  • Hengslet dør
  • Forbrenningsluftsstuss Ø125

Ekko-L-R-6745-s_1

Monteringsveilednig all Schmid innsatser_21
